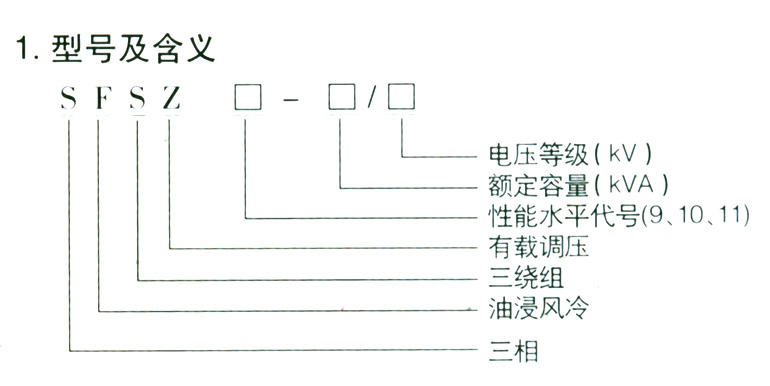

2.使用條件
2.1海拔高度：<1000m
2.2環境溫度：+40℃-25℃
2.3空氣相對濕度:≤90%（+25℃）
2.4裝置種類：戶外型
2.5：安裝場所：無腐蝕性氣體、無明顯污垢等地區
3.執行標準
3.1GB1094.1-2~1996《電力變壓器》
3.2GB1094.3.5~2003《電力變壓器》
3.3GB/T6451-1999《三相油浸式電力變壓器技術參數和要求》
4結構特點
4.1較大容量的鐵芯，由傳統的圓形無孔鐵軛改為“D型無孔鐵軛”。增加鐵軛與線圈絕緣接觸面積，改善夾緊狀態。
4.2線圈內部采用硬紙筒結構，增加撐條數量，增強了線圈機械強度，提高線圈的穩定性。
4.3器身與油箱采用“六位定向”方式確保器身與油箱堅固練成一體。
S(F)9-6300-~63000/110三相油浸式雙繞組無勵磁調壓電力變壓器
|
型號
|
額定容量
(kVA)
|
電壓組合及分接范圍
|
聯結組
標號
|
空載損耗
（kW) |
負載損耗
（kW)
|
空載電流
（%） |
短路阻抗（%）
|
重量
|
外型尺寸
長×寬×高 (mm)
|
軌距
（mm)
|
||||
|
高壓
|
高壓分接范圍(%)
|
低壓
|
器身重
|
油重
|
總重
|
|||||||||
|
S(F)9-6300/110
|
6300
|
110 121 |
±2×2.5
|
6.3 6.6 10.5 11 |
Ynd11
|
9.30
|
37.00
|
0.90
|
10.5
|
8560
|
4565
|
18650
|
5000×3010×4500
|
1475×1475
|
|
S(F)9-8000/110
|
8000
|
11.20
|
45.00
|
0.85
|
10860
|
5270
|
21450
|
5210×3390×4600
|
1475×1475
|
|||||
|
S(F)9-10000/110
|
10000
|
13.20
|
53.00
|
0.80
|
12560
|
6145
|
23720
|
5280×3590×4625
|
1475×1475
|
|||||
|
S(F)9-12500/110
|
12500
|
15.60
|
63.00
|
0.75
|
14150
|
6860
|
27100
|
5200×3490×5390
|
1475×1475
|
|||||
|
S(F)9-16000/110
|
16000
|
18.80
|
78.00
|
0.70
|
16000
|
7500
|
30090
|
5300×3620×4710
|
1475×1475
|
|||||
|
S(F)9-20000/110
|
20000
|
22.00
|
94.00
|
0.65
|
18170
|
8210
|
33085
|
5340×3710×4820
|
2000×1435
|
|||||
|
S(F)9-25000/110
|
25000
|
26.00
|
111.00
|
0.60
|
22000
|
8605
|
36160
|
5390×3860×5150
|
2000×1435
|
|||||
|
S(F)9-31500/110
|
31500
|
30.80
|
133.00
|
0.55
|
24850
|
9145
|
45350
|
5400×4480×5960
|
2000×1435
|
|||||
|
S(F)9-40000/110
|
40000
|
36.80
|
157.00
|
0.50
|
29715
|
12065
|
58430
|
5415×4510×6500
|
2000×1435
|
|||||
|
S(F)9-50000/110
|
50000
|
44.00
|
194.00
|
0.45
|
36160
|
14250
|
69825
|
6155×4910×5965
|
2040×1435
|
|||||
|
S(F)9-63000/110
|
63000
|
52.00
|
234.00
|
0.40
|
43110
|
16845
|
74850
|
6290×5360×6200
|
2040×1435
|
|||||
注：表中重量及外形尺寸數據僅供參考，可隨用戶要求而定；根據用戶要求可提供風冷或自冷式產品。
S（F）S9-6300~63000/110三相油浸式三繞組無勵磁調壓電力變壓器
|
型號
|
額定容量
(kVA) |
電壓組合及分接范圍
|
聯結組
標號 |
空載損耗
（kW) |
負載損耗
（kW) |
空載電流
（%） |
短路阻抗（%）
|
重量
|
外型尺寸
長×寬×高 (mm) |
||||||
|
高壓
|
高壓分接范圍(%)
|
中壓
|
低壓
|
升壓
|
降壓
|
器身重
|
油重
|
總重
|
|||||||
|
SS9-6300/110
|
6300
|
110.0 121.0 |
±8×1.25%
|
35 38.5 |
6.3 |
YnYn0d11
|
11.20
|
47.70
|
0.91
|
高-中
高-低
中-低 |
高-中
高-低
中-低 |
10700
|
6580
|
23500
|
5010×3300×5120
|
|
S(F)S9-8000/110
|
8000
|
13.30
|
56.70
|
0.91
|
12840
|
6950
|
27150
|
5080×3320×5220
|
|||||||
|
S(F)S9-10000/110
|
10000
|
15.80
|
66.60
|
0.84
|
12920
|
7450
|
29620
|
5290×3360×5350
|
|||||||
|
S(F)S9-12500/110
|
12500
|
18.40
|
78.30
|
0.84
|
16540
|
7990
|
33470
|
5600×3410×5400
|
|||||||
|
S(F)S9-16000/110
|
16000
|
24.40
|
95.40
|
0.77
|
22600
|
11250
|
41500
|
5800×3420×5480
|
|||||||
|
S(F)S9-20000/110
|
20000
|
26.40
|
112.50
|
0.77
|
26890
|
13210
|
49250
|
5970×3480×5690
|
|||||||
|
S(F)S9-25000/110
|
25000
|
30.80
|
133.20
|
0.70
|
37260
|
14920
|
56900
|
6200×3840×5700
|
|||||||
|
S(F)S9-31500/110
|
31500
|
36.80
|
157.50
|
0.70
|
34850
|
15610
|
62750
|
6620×4180×5970
|
|||||||
|
S(F)S9-40000/110
|
40000
|
43.60
|
189.00
|
0.63
|
42300
|
17620
|
82930
|
6980×4290×5980
|
|||||||
|
S(F)S9-50000/110
|
50000
|
52.00
|
225.00
|
0.63
|
50680
|
22570
|
89200
|
7280×4650×6180
|
|||||||
注：1.統一重量及外形尺寸僅供參考，可隨用戶要求而定。2.根據用戶要求可提供風冷或自冷式產品。
S(F)SZ9-6300~63000/110三繞組有載調壓電力變壓器
|
型號
|
額定容量
(kVA) |
電壓組合及分接范圍
|
聯結組
標號 |
空載損耗
（kW) |
負載損耗
（kW) |
空載電流
（%） |
短路阻抗（%）
|
重量
|
外型尺寸
長×寬×高 (mm) |
||||||
|
高壓
|
高壓分接范圍(%)
|
中壓
|
低壓
|
升壓
|
降壓
|
器身重
|
油重
|
總重
|
|||||||
|
SSZ9-6300/110
|
6300
|
110.0 121.0 |
±8×1.25%
|
35 38.5 |
6.3 6.6 10.5 11.0 |
YnYn0d11
|
12.00
|
47.70
|
1.19
|
高-中
17-18 高-低 10.5 中-低
6.5 |
高-中
10.5 高-低 17-18 中-低
6.5 |
12650
|
6610
|
25500
|
5310×3340×5120
|
|
S(F)SZ9-8000/110
|
8000
|
14.40
|
56.70
|
1.19
|
14730
|
7250
|
29100
|
5380×3360×5220
|
|||||||
|
S(F)SZ9-10000/110
|
10000
|
17.00
|
66.60
|
1.12
|
14960
|
7750
|
31220
|
5590×3400×5400
|
|||||||
|
S(F)SZ9-12500/110
|
12500
|
20.20
|
78.30
|
1.12
|
18700
|
8290
|
35000
|
5900×3450×5400
|
|||||||
|
S(F)SZ9-16000/110
|
16000
|
24.00
|
95.40
|
10.5
|
24500
|
11550
|
42400
|
6100×3470×5480
|
|||||||
|
S(F)SZ9-20000/110
|
20000
|
28.60
|
112.50
|
10.5
|
28700
|
13510
|
51250
|
6270×3510×5700
|
|||||||
|
S(F)SZ9-25000/110
|
25000
|
33.80
|
133.20
|
0.98
|
39280
|
15220
|
58300
|
6500×3870×5700
|
|||||||
|
S(F)SZ9-31500/110
|
31500
|
40.20
|
157.50
|
0.98
|
36950
|
15910
|
64700
|
6650×4220×5820
|
|||||||
|
S(F)SZ9-40000/110
|
40000
|
48.20
|
189.00
|
0.91
|
44320
|
17920
|
73650
|
7280×4320×6000
|
|||||||
|
S(F)SZ9-50000/110
|
50000
|
57.00
|
225.00
|
0.91
|
52970
|
22870
|
91600
|
7580×4690×6200
|
|||||||
|
S(F)SZ9-63000/110
|
63000
|
67.80
|
270.00
|
0.84
|
58750
|
26600
|
97950
|
7700×4850×6400
|
|||||||
注:1.表中重量及外形尺寸數據僅供參考，可隨用戶要求而定；根據用戶要求可提供風冷或自冷式產品。
以上表中產品可根據用戶要求提供10型、11型低損耗產品。
