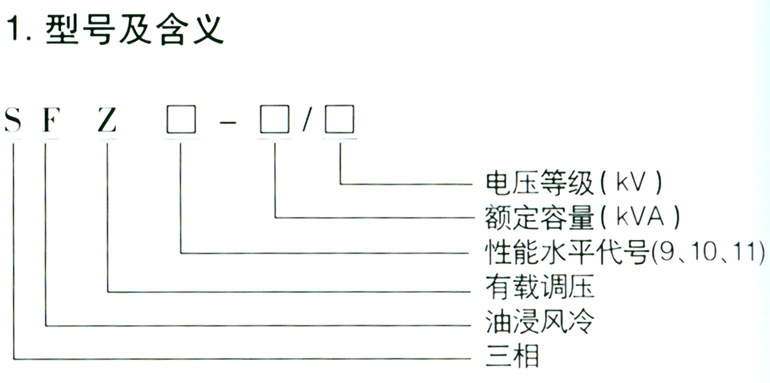

2. 使用條件
2.1 海拔高度:<1000m
2.2 環境溫度：+40℃-25℃
2.3 空氣相對濕≤90%（+25℃）
2.4 裝置種類：戶外型
2.5 安裝場所：無腐蝕性氣體、無明顯污垢等地區
3． 執行標準
3.1 GB1094.1-2~1996《電力變壓器》
3.2GB1094.3.5-2003《電力變壓器》
3.3 GB/T6451-1999《三相油浸式電力變壓器技術參數和要求》
4． 結構特點
4.1較大容量的鐵芯，由傳統的圓形無孔鐵軛改為“D型無孔鐵軛”。增加鐵軛與線圈絕緣接觸面積。改善夾緊狀態。
4.2 線圈內部采用硬紙筒結構，增加撐條數量，增強了線圈機械強度，提高線圈的穩定性。
4.3 器身與油箱采用“六項定位”方式確保器身與郵箱堅固連成一體。
|
型號
|
額定容量
(kVA) |
電壓組合及分接范圍
|
聯結組
標號 |
空載損耗
（kW) |
負載損耗
（kW) |
空載電流
（%） |
短路阻抗（%）
|
重量
|
外型尺寸
長×寬×高 (mm) |
軌距
（mm) |
||||
|
高壓（kV)
|
高壓分接范圍(%)
|
低壓（kV)
|
器身重
|
油重
|
總重
|
|||||||||
|
S9-630/66
|
630
|
66.0 63.0 69.0 |
±8×1.25
|
6.3 6.6 10.5 11 |
Ynd11
|
1.60
|
7.60
|
2.00
|
8.0
|
2150
|
2250
|
5820
|
2100×1920×3060
|
1070×1070
|
|
S9-1000/66
|
1000
|
1.88
|
9.20
|
2.00
|
2930
|
2570
|
6880
|
2380×1930×3250
|
1070×1070
|
|||||
|
S9-1600/66
|
1600
|
2.24
|
11.00
|
1.90
|
3050
|
2980
|
7690
|
2560×3980×3380
|
1070×1070
|
|||||
|
S9-2000/66
|
2000
|
2.64
|
12.90
|
1.90
|
3990
|
3600
|
9120
|
2600×2500×3400
|
1070×1070
|
|||||
|
S9-2500/66
|
2500
|
3.12
|
15.00
|
1.80
|
5060
|
3790
|
10250
|
2700×2700×3550
|
1070×1070
|
|||||
|
S(F)9-3150/66
|
3150
|
3.68
|
17.90
|
1.70
|
5530
|
4290
|
11970
|
2850×2970×3915
|
1475×1475
|
|||||
|
S(F)9-5000/66
|
5000
|
4.32
|
21.00
|
1.60
|
5980
|
4590
|
14280
|
3190×3200×3930
|
1475×1475
|
|||||
|
S(F)9-6300/66
|
6300
|
5.12
|
24.80
|
1.50
|
9.0
|
7340
|
4890
|
16350
|
3720×3450×4380
|
1475×1475
|
||||
|
S(F)9-8000/66
|
8000
|
6.08
|
29.00
|
1.40
|
9650
|
5320
|
18300
|
3820×3610×5100
|
1475×1475
|
|||||
|
S(F)9-10000/66
|
10000
|
7.20
|
32.70
|
1.30
|
10380
|
5490
|
21980
|
4190×3870×5200
|
1475×1475
|
|||||
|
S(F)9-12500/66
|
12500
|
9.28
|
36.20
|
1.20
|
13500
|
5840
|
27200
|
4450×4030×5270
|
1475×1475
|
|||||
|
S(F)9-16000/66
|
16000
|
11.20
|
42.90
|
1.10
|
15600
|
6070
|
28650
|
4500×4010×5290
|
1475×1475
|
|||||
|
S(F)9-20000/66
|
20000
|
13.20
|
50.80
|
1.10
|
18720
|
6950
|
33420
|
4520×4030×5310
|
1475×1475
|
|||||
|
S(F)9-25000/66
|
25000
|
15.60
|
60.00
|
1.00
|
21790
|
7400
|
39530
|
4600×4020×5410
|
2040×1475
|
|||||
|
S(F)9-31500/66
|
31500
|
18.80
|
73.80
|
1.00
|
24200
|
8200
|
42500
|
4720×4390×5430
|
2040×1475
|
|||||
|
S(F)9-40000/66
|
40000
|
22.00
|
89.50
|
0.90
|
28800
|
9300
|
51800
|
4800×4430×5490
|
2040×1475
|
|||||
|
S(F)9-50000/66
|
50000
|
26.00
|
105.80
|
0.90
|
35030
|
11000
|
62160
|
4970×4680×5570
|
2040×1475
|
|||||
|
S(F)9-63000/66
|
63000
|
30.80
|
127.20
|
0.80
|
40780
|
13200
|
74500
|
6300×4920×5630
|
2040×1475
|
|||||
注：1.表中重量及外形尺寸僅供參考，可隨用戶要求而定。
2.根據用戶要求提供10型、11型低損耗產品。
3.根據用戶要求可提供風冷或自冷式產品。
S（F）Z9-6300~63000-66三相油浸式有載調壓器
|
型號
|
額定容量
(kVA)
|
電壓組合及分接范圍
|
聯結組
標號
|
空載損耗
（kW) |
負載損耗
（kW)
|
空載電流
（%）
|
短路阻抗（%）
|
重量
|
外型尺寸
長×寬×高 (mm)
|
軌距
（mm)
|
||||
|
高壓（kV)
|
高壓分接范圍(%)
|
低壓（kV)
|
器身重
|
油重
|
總重
|
|||||||||
|
S(F)Z9-6300/66
|
6300
|
60 63 66 |
±8 ×1.25
|
6.3 6.6 10.5 11 |
Ynd11
|
10.00
|
36.00
|
0.90
|
9.0
|
9290
|
5070
|
16900
|
4750×3310×3700
|
1475×1475
|
|
S(F)Z9-8000/66
|
8000
|
12.00
|
42.80
|
0.90
|
10200
|
6350
|
21050
|
4800×3420×3920
|
1475×1475
|
|||||
|
S(F)Z9-10000/66
|
10000
|
14.20
|
50.40
|
0.75
|
11530
|
7650
|
27350
|
5000×3800×4300
|
1475×1475
|
|||||
|
S(F)Z9-12500/66
|
12500
|
16.80
|
59.90
|
0.70
|
17650
|
9700
|
34290
|
5060×3920×4980
|
1475×1475
|
|||||
|
S(F)Z9-16000/66
|
16000
|
20.30
|
73.50
|
0.70
|
18920
|
10800
|
39100
|
5500×4200×5160
|
1475×1475
|
|||||
|
S(F)Z9-20000/66
|
20000
|
24.00
|
89.10
|
0.60
|
20290
|
11920
|
41170
|
5560×4220×5290
|
2040×1475
|
|||||
|
S(F)Z9-25000/66
|
25000
|
28.40
|
105.30
|
0.60
|
25800
|
13250
|
47890
|
5620×4300×5520
|
2040×1475
|
|||||
|
S(F)Z9-31500/66
|
31500
|
33.80
|
127.00
|
0.55
|
30600
|
15800
|
53120
|
6220×4360×5630
|
2040×1475
|
|||||
|
S(F)Z9-40000/66
|
40000
|
4.40
|
149.00
|
0.55
|
36600
|
17610
|
65400
|
6320×4630×5850
|
2040×1475
|
|||||
|
S(F)Z9-50000/66
|
50000
|
47.80
|
184.50
|
0.50
|
44850
|
20950
|
83010
|
6350×4680×6120
|
2040×1475
|
|||||
|
S(F)Z9-63000/66
|
63000
|
56.80
|
222.30
|
0.80
|
53760
|
24900
|
101050
|
6480×4720×6350
|
2040×1475
|
|||||
注：1.表中重量及外形尺寸僅供參考,可隨用戶要求而定。
2.根據用戶要求可提供10型、11型低損耗產品。
3.根據用戶要求可提供風冷或自冷產品。
