2、使用條件
2.1海拔高度：＜1000m
2.2環境溫度：+40℃-25℃
2.3空氣相對濕度：≤90%（+25℃）
2.4裝置種類：戶外式
2.5安裝場所：無腐蝕性氣體、無明顯污垢等地區。
3、執行標準
3.1 GB1094.-2~1996《電力變壓器》
3.2 GB1094.3.5~2003《電力變壓器》
3.3 GB/T6451-1999《三相油浸式電力變壓器技術參數和要求》
4、結構特點
4.1較大容量的鐵芯，由傳統的圓形無孔鐵軛改為“D型無孔鐵軛”。增加鐵軛與線圈絕緣接觸面積，改善夾緊狀態。鐵芯全部采用高導磁硅鋼片，450全斜三級接縫疊積。
4.2線圈內部采用硬紙筒結構，增加撐條數量，增強了線圈機械強度，提高線圈的穩定性。
4.3器身與油箱采用“六向定位”方式，確保器身與油箱堅固連成一體。
4.4線圈采用新型連續糾結式，以改善沖擊電壓下的特性。
4.5較大容量變壓器油箱可采用瓦楞形狀，大大加強了機械強度。

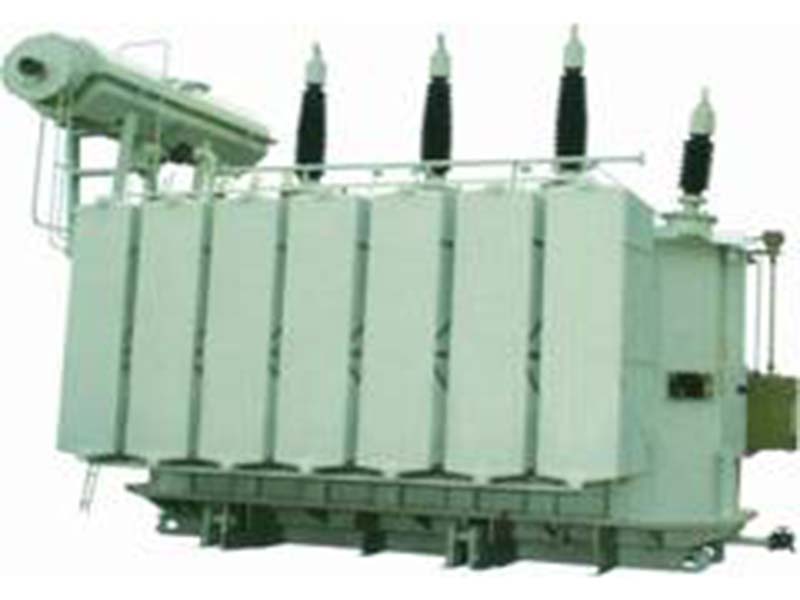

S9-50~1600/35三相油浸式無勵磁調壓電力變壓器
|
型號
|
額定容量
(kVA) |
電壓組合及分接范圍
|
聯結組
標號
|
空載損耗
（kW) |
負載損耗
（kW)
|
空載電流
（%）
|
短路阻抗（%）
|
重量
|
外型尺寸
長×寬×高 (mm)
|
軌距
（mm)
|
||||
|
高壓（kV)
|
高壓分接范圍(%)
|
低壓（kV)
|
器身重
|
油重
|
總重
|
|||||||||
|
S9-50/35
|
50
|
35
|
±5
|
0.4
|
Yyn0
|
0.24
|
1.35
|
2.00
|
6.5
|
310
|
280
|
790
|
1200×920×1790
|
550×550
|
|
S9-100/35
|
100
|
0.34
|
2.25
|
1.80
|
425
|
375
|
1060
|
1280×1000×1860
|
550×550
|
|||||
|
S9-125/35
|
125
|
0.38
|
2.65
|
1.75
|
520
|
420
|
1270
|
1320×1070×1860
|
550×550
|
|||||
|
S9-160/35
|
160
|
0.41
|
3.15
|
1.65
|
635
|
485
|
1480
|
1420×1085×1890
|
550×550
|
|||||
|
S9-200/35
|
200
|
0.48
|
3.70
|
1.55
|
720
|
505
|
1560
|
148×890×1950
|
660×660
|
|||||
|
S9-250/35
|
250
|
0.57
|
4.40
|
1.40
|
885
|
530
|
1740
|
1500×895×1980
|
660×660
|
|||||
|
S9-315/35
|
315
|
0.68
|
5.30
|
1.40
|
960
|
590
|
1970
|
1550×905×2100
|
660×660
|
|||||
|
S9-400/35
|
400
|
0.82
|
6.40
|
1.30
|
1160
|
690
|
2200
|
1590×950×2200
|
660×660
|
|||||
|
S9-500/35
|
500
|
0.97
|
7.70
|
1.30
|
1290
|
760
|
2480
|
1630×1120×2350
|
660×660
|
|||||
|
S9-630/35
|
630
|
1.16
|
9.20
|
1.25
|
1560
|
820
|
2970
|
1700×1290×2350
|
660×660
|
|||||
|
S9-800/35
|
800
|
1.39
|
11.00
|
1.05
|
1790
|
880
|
3380
|
1750×1480×2270
|
820×820
|
|||||
|
S9-1000/35
|
100
|
1.65
|
13.50
|
1.00
|
2210
|
995
|
4270
|
1960×1500×2320
|
820×820
|
|||||
|
S9-1250/35
|
1250
|
1.96
|
16.30
|
0.85
|
2560
|
1150
|
4810
|
2050×1720×2390
|
820×820
|
|||||
|
S9-1600/35
|
1600
|
2.36
|
19.50
|
0.75
|
3220
|
1260
|
5790
|
2160×1810×2520
|
1070×1070
|
|||||
注：1.表中重量及外形尺寸僅供參考，可隨用戶要求而定。 2.根據用戶要求可提供10型、11型低損耗產品。

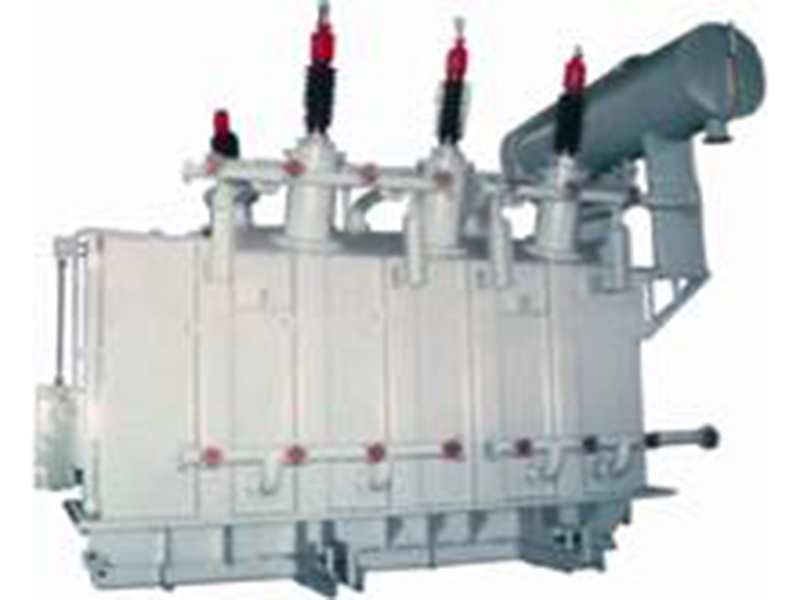

S9-800~31500/35三相油浸式無勵磁調壓電力變壓器
|
型號
|
額定容量
(kVA) |
電壓組合及分接范圍
|
聯結組
標號 |
空載損耗
（kW) |
負載損耗
（kW) |
空載電流
（%） |
短路阻抗（%）
|
重量
|
外型尺寸
長×寬×高 (mm) |
軌距
（mm) |
||||
|
高壓（kV)
|
高壓分接范圍(%)
|
低壓（kV)
|
器身重
|
油重
|
總重
|
|||||||||
|
S9-800/35
|
800
|
35.0
|
±5
|
3.15 |
Yd11
|
1.39
|
11.00
|
0.80
|
6.5
|
1740
|
1100
|
3930
|
2260×1280×2350
|
820×820
|
|
S9-1000/35
|
1000
|
1.65
|
13.50
|
0.75
|
1940
|
1150
|
4070
|
2440×1650×2450
|
820×820
|
|||||
|
S9-1250/35
|
1250
|
1.96
|
16.30
|
0.75
|
2410
|
1410
|
5000
|
2555×1760×2515
|
820×820
|
|||||
|
S9-1500/35
|
1500
|
2.37
|
19.50
|
0.70
|
2620
|
1530
|
5750
|
2670×1770×2670
|
820×820
|
|||||
|
S9-2000/35
|
2000
|
2.90
|
21.50
|
0.65
|
3360
|
1600
|
6850
|
2800×1800×2740
|
1070×1070
|
|||||
|
S9-2500/35
|
2500
|
3.50
|
23.00
|
0.65
|
3570
|
1640
|
7320
|
2820×1780×2800
|
1070×1070
|
|||||
|
S9-3150/35
|
3150
|
35.0 38.5 |
±5
|
3.15 |
4.30
|
27.00
|
0.60
|
7.0
|
4610
|
2010
|
8410
|
2840×2150×2950
|
1070×1070
|
|
|
S9-4000/35
|
4000
|
5.15
|
32.00
|
0.50
|
7.0
|
4840
|
2040
|
9120
|
2940×2650×3100
|
1070×1070
|
||||
|
S9-5000/35
|
5000
|
6.10
|
36.70
|
0.50
|
7.0
|
5860
|
2280
|
10370
|
2990×2450×3040
|
1070×1070
|
||||
|
S9-6300/35
|
6300
|
7.30
|
41.00
|
0.45
|
7.5
|
7200
|
2810
|
13000
|
3080×2720×3300
|
1475×1475
|
||||
|
S9-8000/35
|
8000
|
35.0 38.5 |
±2×2.5
|
3.15 |
Ynd11
|
10.00
|
45.00
|
0.45
|
7.5
|
9100
|
3100
|
14200
|
3120×2480×3700
|
1475×1475
|
|
S9-10000/35
|
10000
|
11.80
|
53.00
|
0.40
|
7.5
|
10835
|
3610
|
18200
|
4140×2740×3820
|
1505×1505
|
||||
|
S9-12500/35
|
12500
|
14.00
|
63.00
|
0.40
|
8.0
|
13000
|
3940
|
20460
|
4250×2780×3940
|
1505×1505
|
||||
|
S9-16000/35
|
16000
|
17.00
|
77.00
|
0.35
|
8.0
|
18490
|
6350
|
27750
|
4550×2850×4700
|
1505×1505
|
||||
|
S9-20000/35
|
20000
|
20.10
|
93.00
|
0.35
|
8.0
|
19900
|
6670
|
31300
|
4470×3210×4850
|
2000×1435
|
||||
|
S9-25000/35
|
25000
|
23.90
|
110.00
|
0.30
|
8.0
|
22200
|
6965
|
35270
|
4600×3480×4900
|
2000×1435
|
||||
|
S9-31500/35
|
31500
|
28.50
|
132.00
|
0.30
|
8.0
|
25010
|
7360
|
39600
|
4750×3740×5090
|
2000×1435
|
||||
注：1.表中重量及外形尺寸僅供參考，可隨用戶要求而定。2.根據用戶要求可提供10型、11型低損耗產品。

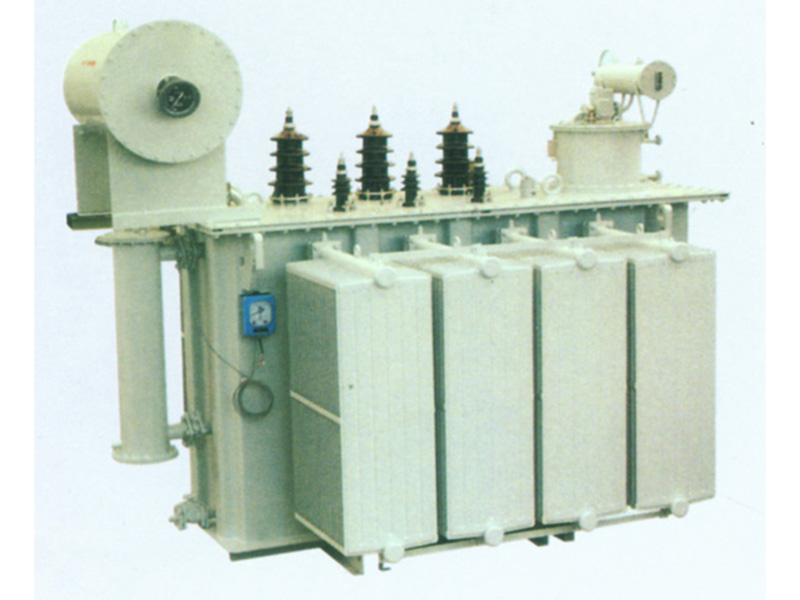

SZ9-2000~31500/35三相油浸式雙繞組有載調壓電力變壓器
|
型號
|
額定容量
(kVA) |
電壓組合及分接范圍
|
聯結組
標號 |
空載損耗
（kW) |
負載損耗
（kW) |
空載電流
（%） |
短路阻抗（%）
|
重量
|
外型尺寸
長×寬×高 (mm) |
軌距
（mm) |
||||
|
高壓（kV)
|
高壓分接范圍(%)
|
低壓（kV)
|
器身重
|
油重
|
總重
|
|||||||||
|
SZ9-2000/35
|
2000
|
35.0
|
±3×2.5
|
6.3 10.0 10.5 |
Yd11
|
3.00
|
19.00
|
1.00
|
6.5
|
2940
|
1785
|
6510
|
3090×2210×2815
|
1070×1070
|
|
SZ9-2500/35
|
2500
|
3.50
|
22.00
|
1.00
|
3455
|
2015
|
7515
|
3120×2580×2990
|
1070×1070
|
|||||
|
SZ9-3150/35
|
3150
|
35.0 38.5 |
4.10
|
26.10
|
0.90
|
7.0
|
3915
|
2160
|
8400
|
3215×2730×2845
|
1070×1070
|
|||
|
SZ9-4000/35
|
4000
|
4.90
|
31.00
|
0.90
|
4730
|
2305
|
9915
|
3315×2860×3075
|
1070×1070
|
|||||
|
SZ9-5000/35
|
5000
|
5.80
|
36.00
|
0.85
|
5585
|
2875
|
11085
|
3490×2930×3160
|
1070×1070
|
|||||
|
SZ9-6300/35
|
6300
|
7.10
|
38.10
|
0.85
|
6980
|
3175
|
13245
|
3585×2915×3200
|
1475×1475
|
|||||
|
SZ9-8000/35
|
8000
|
9.90
|
43.00
|
0.75
|
7.5
|
8700
|
3655
|
16365
|
4095×3010×3600
|
1475×1475
|
||||
|
SZ9-10000/35
|
10000
|
Ynd11
|
11.60
|
50.60
|
0.75
|
10105
|
4020
|
17345
|
4125×3025×3635
|
2000×1475
|
||||
|
SZ9-12500/35
|
12500
|
13.80
|
60.00
|
0.70
|
12575
|
4965
|
20580
|
4560×3120×3830
|
2000×1475
|
|||||
|
SZ9-16000/35
|
16000
|
16.50
|
73.00
|
0.70
|
15695
|
6210
|
27115
|
5240×3275×4600
|
2000×1475
|
|||||
|
SZ9-20000/35
|
20000
|
19.50
|
85.00
|
0.60
|
8.0
|
18450
|
7450
|
31540
|
5355×3410×4655
|
2000×1475
|
||||
|
SZ9-31500/35
|
31500
|
25.00
|
120.00
|
0.50
|
24615
|
11775
|
48980
|
6275×4280×5580
|
2000×1475
|
|||||
注：1.表中重量及外形尺寸僅供參考，可隨用戶要求而定。 2.根據用戶要求可提供10型、11型低損耗產品。
