1.執行標準
1.1IEC61378-1《變流變壓器》
1.2JB/T8636-1997《電力變流變壓器》
1.3GB6450-86《干式電力變壓器》
2使用條件
2.1海拔高度：《1000m
2.2環境溫度：+30℃ -30℃
2.3 空氣相對溫度：≤90%（+25℃）
2.4裝置種類戶內性
2.5安裝場所：無腐蝕性氣體，無明顯污垢等地區
2.6電源電壓：近似于正弦波
2.7用于冶金工業、化學工業、工業驅動、電力、石油、市政供電、污水處理、輕紡、造紙、煤炭、水泥等。
3.結構特點
3.1采用45全斜接縫的疊片結構，降低了空載損耗和噪音，
3.2線圈內部采用特殊工藝、結構，降低了負載損耗，具有體積小、機械強度高及抗短路沖擊能力強等特點。
3.4三繞組變壓器，兩組短路阻抗偏差小，輸出電壓偏小，保證了變頻器受壓平衡。
3.5多繞組變壓器一個周期內脈波數多，減少了諧波對電網的污染。

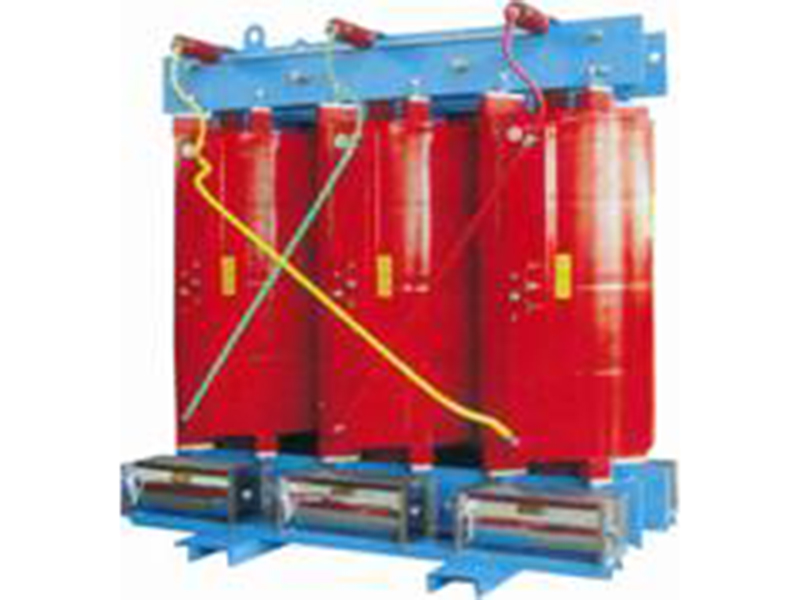

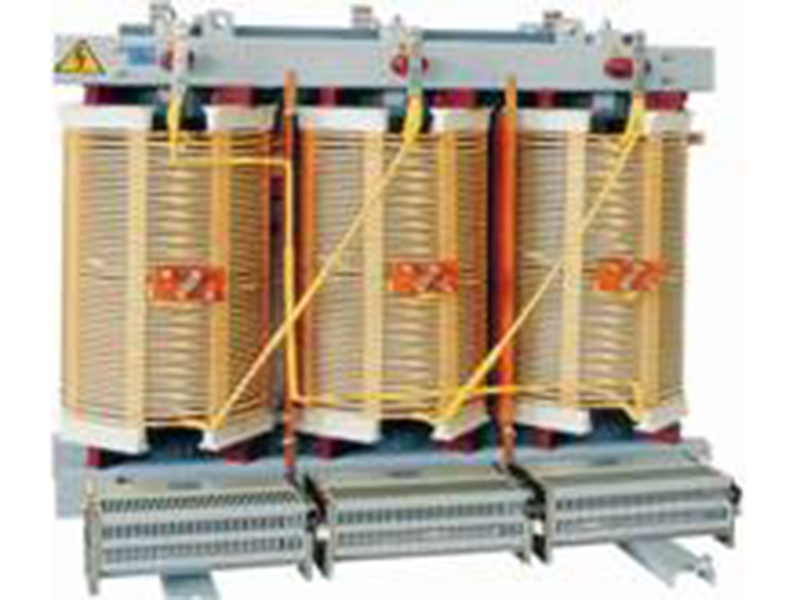

變頻器配套用三繞組干式整流變壓器（10kV）
|
型號
|
額定容量
(kVA) |
外型尺寸
|
總重量
|
型號
|
額定容量
(kVA) |
外型尺寸
|
總重量
|
|
ZTSGN-400/10
|
400
|
1800×1100×1800
|
2225
|
ZTSFGN-1700/10
|
1700
|
2200×1300×2550
|
4920
|
|
ZTSGN-500/10
|
500
|
1850×1100×1900
|
2490
|
ZTSFGN-1800/10
|
1800
|
2250×1300×2550
|
5095
|
|
ZTSGN-630/10
|
630
|
1900×1200×1900
|
2770
|
ZTSFGN-2000/10
|
2000
|
2300×1300×2600
|
5460
|
|
ZTSGN-700/10
|
700
|
1900×1200×2200
|
2840
|
ZTSFGN-2100/10
|
2100
|
2300×1350×2600
|
5680
|
|
ZTSGN-800/10
|
800
|
1950×1200×2200
|
3010
|
ZTSFGN-2200/10
|
2200
|
2300×1350×2600
|
5860
|
|
ZTSGN-900/10
|
900
|
2000×1200×2300
|
3230
|
ZTSFGN-2300/10
|
2300
|
2350×1350×2700
|
6030
|
|
ZTSFGN-1000/10
|
1000
|
2050×1250×2400
|
3470
|
ZTSFGN-2400/10
|
2400
|
2350×1400×2700
|
6240
|
|
ZTSFGN-1100/10
|
1100
|
2100×1250×2400
|
3685
|
ZTSFGN-2500/10
|
2500
|
2350×1400×2700
|
6410
|
|
ZTSFGN-1250/10
|
1250
|
2100×1300×2400
|
4110
|
ZTSFGN-2700/10
|
2700
|
2350×1400×2700
|
6680
|
|
ZTSFGN-1300/10
|
1300
|
2150×1300×2400
|
4250
|
ZTSFGN-2800/10
|
2800
|
2350×1400×2800
|
6840
|
|
ZTSFGN-1400/10
|
1400
|
2150×1300×2500
|
4450
|
ZTSFGN-3000/10
|
3000
|
2400×1400×2800
|
7160
|
|
ZTSFGN-1500/10
|
1500
|
2150×1300×2500
|
4500
|
ZTSFGN-3150/10
|
3150
|
2400×1400×2800
|
7380
|
|
ZTSFGN-1600/10
|
1600
|
2200×1300×2500
|
4695
|
|
|
|
注:以上數據僅供參考

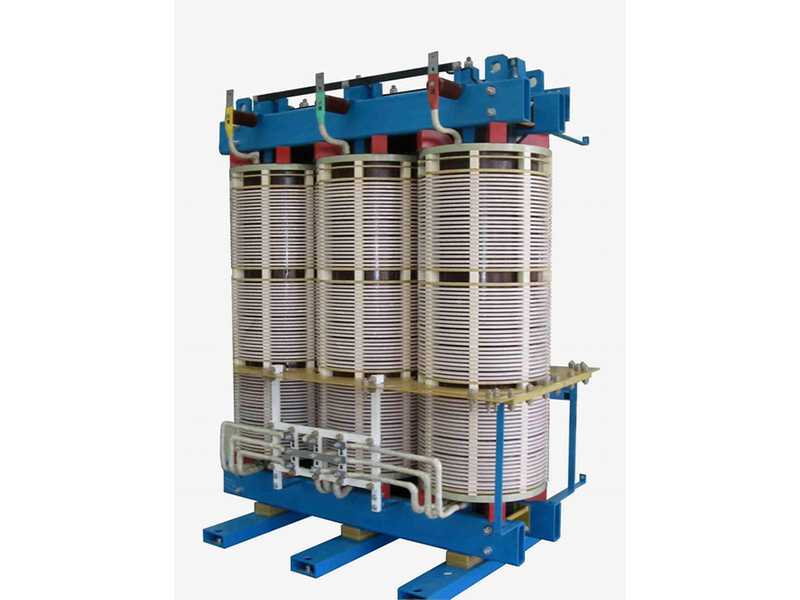

變頻器配套用多繞組干式整流變壓器（10kV）
|
型號
|
額定容量
(kVA) |
外型尺寸
|
總重量
|
型號
|
額定容量
(kVA) |
外型尺寸
|
總重量
|
|
ZTSGN-400/10
|
400
|
1750×900×1800
|
2010
|
ZTSFGN-1600/10
|
1600
|
1830×1000×1970
|
4300
|
|
ZTSGN-450/10
|
450
|
1780×900×1600
|
2150
|
ZTSFGN-1800/10
|
1800
|
1920×1040×1950
|
4590
|
|
ZTSGN-500/10
|
500
|
1800×900×1680
|
2300
|
ZTSFGN-2000/10
|
2000
|
1940×1040×1970
|
4945
|
|
ZTSFGN-560/10
|
560
|
1800×960×1720
|
2490
|
ZTSFGN-2300/10
|
2300
|
1990×1080×2000
|
5450
|
|
ZTSFGN-700/10
|
700
|
1820×960×1750
|
2745
|
ZTSFGN-2500/10
|
2500
|
2010×1080×2030
|
5780
|
|
ZTSFGN-800/10
|
800
|
1820×960×1800
|
2870
|
ZTSFGN-2700/10
|
2700
|
2050×1080×2060
|
6095
|
|
ZTSFGN-1000/10
|
1000
|
1830×1000×1940
|
3350
|
ZTSFGN-3000/10
|
3000
|
2180×1120×2050
|
6570
|
|
ZTSFGN-1250/10
|
1250
|
1850×1000×1970
|
3920
|
ZTSFGN-31500/10
|
3150
|
2180×1120×2050
|
6840
|
|
ZTSFGN-1400/10
|
1400
|
1800×1000×1950
|
3920
|
|
注：副力繞組為4-8組×3。以上數據僅供參考
