2. 技術規范
2.1電壓等級：10/0.4kV 35/0.4kV 35/10kV
2.2容量范圍：30-2500kV
2.3調壓范圍：±5%或±2×2.5%
2.4頻 率：50HZ 60HZ
2.5l聯合組標號：Yyn0.Dyn11,Yd11
2.6相對溫度：100%
2.7冷卻方式：AN/AF
2.8絕緣等級：H級
2.9絕緣水平：10kV級產品工頻耐壓35Kv,沖擊耐壓75kV
3. 執行標準
3.1GB6450-1986《干式電力變壓器》
3.2GBT10228-1997《干式電力變壓器技術參數和要求》
3.3GB4208-1993《外殼防護登記（IP代碼）》
4.產品特點：4.1精心設計的線圈結構及真空浸漬處理工藝使SG(B)10型變壓器局部放電小，并且載整個壽命期內，無任何絕緣水平下降現象。
4.2高壓采用連續式繞組、低壓箔繞，整體真空浸漬及固化處理并采用高強度陶瓷支撐，有很好的突發短路電流的承受能力。
4.3難然、阻燃、******、自熄、防火。
4.4在高溫明火燃燒下，SG(B)10型變壓器幾乎無任何煙霧產生。
4.5變壓器為H級（180℃）絕緣，是以杜邦紙NOMEX作為主絕緣材料
4.6絕緣層極薄且均勻，短期過負荷能力極強，無需強制冷卻，120%長期過負荷、140%過負荷3銷售。由于這種絕緣材料不老化且有彈性，因此在±50℃條件下可立即加滿載。
5.使用條件
5.1環境溫度：-50℃~+50℃。
5.2海拔高度：≤1000m
5.3其他超出本技術條件規定的內容，由用戶與技術部協商，并在定貨時注明。

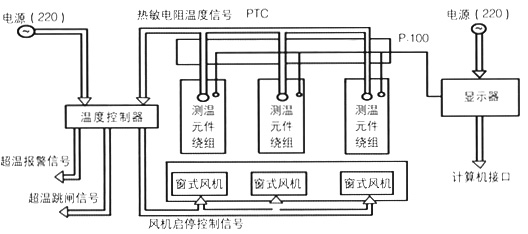

6.溫度控制系統
溫度控制系統
控制系統采用系統溫度控制器械，該溫控器利用埋設載 變壓器三相低壓繞組中***熱點溫度，并通過數字顯示，運行人員可隨時了解變壓器運行溫度，還可以設定控制器溫度轉折點，啟停風機，超溫報警，超溫跳閘及控制系統故障保護、報警，如風機過載、斷相等保護，確保變壓器能夠安全，可靠運行。
SG(B)10系列干式電力變壓器
| 型號 |
容量 (kVA)
|
電壓組合 |
聯結組 標號
|
空載損耗（%） | 負載損耗 （%） |
空載電流 （%）
|
短路阻抗（%） | 絕緣等級 | 噪聲 | 重量 |
長
(mm)
|
寬
(mm)
|
高
(mm)
|
軌距 （mm)
|
||
| 高壓 | 分接范圍(%) | 低壓 | ||||||||||||||
| SG(B)10-30/10 | 30 |
6 6.3 10 10.5 11 |
±5 或 ±2×2.5 |
0.4 |
Yyn0或 DYN11 |
0.24 | 0.60 | 3.0 | 4 | F或H | 38 | 340 | 900 | 600 | 615 | 550×550 |
| SG(B)10-50/10 | 50 | 0.3 | 0.87 | 2.6 | 4 | 38 | 425 | 960 | 600 | 660 | 550×550 | |||||
| SG(B)10-80/10 | 80 | 0.36 | 1.20 | 2.1 | 4 | 38 | 565 | 1050 | 600 | 790 | 550×550 | |||||
| SG(B)10-100/10 | 100 | 0.41 | 1.44 | 2.1 | 4 | 40 | 620 | 1100 | 600 | 840 | 550×550 | |||||
| SG(B)10-125/10 | 125 | 0.46 | 1.70 | 2.0 | 4 | 41 | 810 | 1190 | 660 | 900 | 550×550 | |||||
| SG(B)10-160/10 | 160 | 0.56 | 2.05 | 1.9 | 4 | 42 | 870 | 1230 | 660 | 1020 | 550×550 | |||||
| SG(B)10-200/10 | 200 | 0.63 | 2.40 | 1.7 | 4 | 42 | 1030 | 1260 | 660 | 1030 | 550×550 | |||||
| SG(B)10-250/10 | 250 | 0.76 | 2.85 | 1.7 | 4 | 44 | 1110 | 1295 | 660 | 1100 | 550×550 | |||||
| SG(B)10-315/10 | 315 | 0.88 | 3.40 | 1.6 | 4 | 46 | 1610 | 1315 | 770 | 1140 | 800×700 | |||||
| SG(B)10-400/10 | 400 | 1.04 | 4.00 | 1.6 | 4 | 46 | 1800 | 1335 | 800 | 1185 | 800×700 | |||||
| SG(B)10-500/10 | 500 | 1.2 | 4.80 | 1.5 | 4 | 47 | 1900 | 1420 | 800 | 1250 | 800×700 | |||||
| SG(B)10-630/10 | 630 | 1.34 | 5.60 | 1.2 | 6 | 47 | 2050 | 1545 | 800 | 1315 | 800×700 | |||||
| SG(B)10-800/10 | 800 | 1.69 | 6.85 | 1.2 | 6 | 48 | 2490 | 1590 | 1000 | 1335 | 800×900 | |||||
| SG(B)10-1000/10 | 1000 | 1.98 | 8.05 | 1.2 | 6 | 48 | 2700 | 1650 | 1120 | 1547 | 800×1020 | |||||
| SG(B)10-1250/10 | 1250 | 2.35 | 9.70 | 1.2 | 6 | 49 | 3200 | 1680 | 1200 | 1693 | 800×1100 | |||||
| SG(B)10-1600/10 | 1600 | 2.7 | 11.60 | 1.2 | 6 | 50 | 3915 | 1710 | 1230 | 1700 | 800×1150 | |||||
| SG(B)10-2000/10 | 2000 | 3.32 | 14.00 | 1.2 | 6 | 50 | 4800 | 1790 | 1300 | 1730 | 800×1210 | |||||
| SG(B)10-2500/10 | 2500 | 4.0 | 16.30 | 1.2 | 6 | 51 | 5400 | 1850 | 1410 | 1770 | 800×1300 | |||||
注：以上數據僅供參考，如有特殊要求請與訂貨或簽訂合同時說明。
