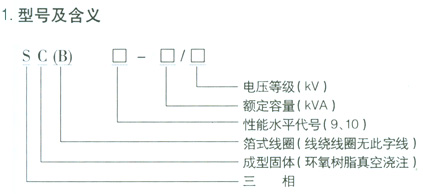

一 SC(B)系列樹脂澆注干式電力變壓器
1.SC(B)9-30~3150系列樹脂澆注干式變壓器(帶外殼)
2.SC(B)10-30~3150系列樹脂澆注干式變壓器(帶外殼)
2. 技術規范
2.1電壓等級:10Kv\35kV
2.2容量范圍:30-3150Kva
2.3調壓方式:無勵磁調壓
2.4分接范圍:±2×2.5或±5%
2.5頻率:50Hz或60Hz
2.6聯結組標號:Yyn0,Dyn11
2.7短路阻抗:標準阻抗(見技術參數)
2.8******溫升:100k
2.9冷卻防式:AN或AF
2.10防護等級:戶內:IP00、IP20 戶外:IP23
2.11絕緣等級:F級
2.12絕緣水平:10kV級 工頻耐壓 28/3kV 沖擊耐壓75kV
35kV級 工頻施壓 70kV 沖擊耐壓170kV
3. 執行標準
3.1GB6450-1986《干式電力變壓器》
3.2GB/T10228-1997《干式電力變壓器技術參數和要求》
3.3GB4208-1993《外殼防護登記(IP代碼)》
4. 結構特點
4.1體積小、免維護,安裝簡便。
4.2防潮性能好,在100%溫度下正常運行,停運后,不經預干燥可投入運行。
4.3機械強度高,過載能力強,安全運行可靠性高。
4.4機械行業標準JB/T10088《6-220kV變壓器聲級》
5.產品外殼防護:我公司配套的保護外殼,有鋁合金外殼。不銹鋼外殼,普通鋼外殼。
5.1變壓器保護外殼的防護等級為IP20和IP23兩種
5.2IP20外殼可防止直徑大于12mm的固體異物進入,為帶電部分提供安全屏障。IP23外殼功能外,還具有防止垂線成600角以內的水滴流入,可適用于戶外運行。5.3配有高壓及及低壓電纜進出線支架式接線更方便。
6冷卻方式
干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。
6.1自然空氣冷卻方式(AF)時,正常使用條件下,變壓器可連續輸出100%的額定容量。
6.2強迫空氣冷卻(AF)時,正常使用條件下,變壓器輸出容量可提高50%。
6.3我公司采用橫流式風機作為冷卻系統,其優點為:*風壓均勻,冷卻效果好;*體積小,占用空間小;*風量大,能耗低。
SC(B)9系列10kV電力變壓器(帶外殼)
型號
|
UK(%)
|
尺寸
|
(重量)kg
|
||||||||
a
|
b
|
c
|
d
|
d1
|
e
|
f
|
g
|
h
|
|||
SC9-30/10
|
4
|
1200
|
1000
|
1100
|
520
|
520
|
215
|
230
|
720
|
740
|
340
|
SC9-50/10
|
1300
|
1000
|
1100
|
520
|
520
|
220
|
230
|
760
|
780
|
480
|
|
SC9-80/10
|
1300
|
1100
|
1200
|
520
|
520
|
220
|
235
|
780
|
800
|
600
|
|
SC9-100/10
|
1400
|
1200
|
1200
|
520
|
520
|
220
|
235
|
980
|
940
|
660
|
|
SC9-125/10
|
1400
|
1200
|
1200
|
520
|
520
|
230
|
240
|
1010
|
1030
|
800
|
|
SC9-160/10
|
1500
|
1200
|
1300
|
520
|
520
|
240
|
245
|
1040
|
1070
|
940
|
|
SC9-200/10
|
1500
|
1200
|
1400
|
520
|
520
|
240
|
245
|
1140
|
1170
|
1060
|
|
SC9-250/10
|
1500
|
1200
|
1500
|
520
|
520
|
240
|
240
|
1260
|
1290
|
1240
|
|
SC9-315/10
|
1500
|
1200
|
1600
|
670
|
670
|
250
|
255
|
1310
|
1340
|
1460
|
|
SC9-400/10
|
1500
|
1200
|
1700
|
670
|
670
|
250
|
255
|
1440
|
1470
|
1720
|
|
SC9-500/10
|
1600
|
1300
|
1800
|
670
|
670
|
260
|
255
|
1540
|
1580
|
2300
|
|
SC9-630/10
|
1700
|
1300
|
1900
|
670
|
670
|
265
|
255
|
1580
|
1640
|
2500
|
|
SC9-630/10
|
6
|
1800
|
1300
|
1800
|
670
|
670
|
265
|
255
|
1420
|
1470
|
2480
|
SCB9-800/10
|
1800
|
1400
|
1800
|
820
|
820
|
270
|
275
|
1440
|
1490
|
2890
|
|
SCB9-1000/10
|
1900
|
1500
|
1900
|
820
|
820
|
270
|
285
|
1540
|
1600
|
3550
|
|
SCB9-1250/10
|
2000
|
1500
|
2000
|
820
|
820
|
280
|
285
|
1630
|
1690
|
4020
|
|
SCB9-1600/10
|
2100
|
1600
|
2100
|
820
|
820
|
295
|
300
|
1710
|
1770
|
4960
|
|
SCB9-2000/10
|
2200
|
1600
|
2300
|
1070
|
1070
|
295
|
305
|
1890
|
1950
|
5440
|
|
SCB9-2500/10
|
2200
|
1600
|
2400
|
1070
|
1070
|
300
|
300
|
2110
|
2170
|
6600
|
|
SCB9-
|
2400
|
1700
|
2600
|
1070
|
1070
|
310
|
320
|
2280
|
2270
|
8360
|
SC(B)10系列10kV電力變壓器(帶外殼)
型號
|
UK(%)
|
尺寸
|
(重量)kg
|
||||||||
a
|
b
|
c
|
d
|
d1
|
e
|
f
|
g
|
h
|
|||
SC10-30/10
|
4
|
1280
|
1100
|
1160
|
520
|
520
|
210
|
220
|
730
|
780
|
360
|
SC10-50/10
|
1320
|
1100
|
1170
|
520
|
520
|
220
|
240
|
770
|
800
|
470
|
|
SC10-80/10
|
1400
|
1200
|
1280
|
520
|
520
|
235
|
245
|
840
|
860
|
650
|
|
SC10-100/10
|
1500
|
1200
|
1350
|
520
|
520
|
235
|
245
|
1040
|
1060
|
740
|
|
SC10-120/10
|
1500
|
1200
|
1350
|
520
|
520
|
235
|
245
|
1020
|
1110
|
830
|
|
SC10-160/10
|
1500
|
1300
|
1350
|
520
|
520
|
245
|
255
|
1100
|
1160
|
880
|
|
SC10-200/10
|
1500
|
1300
|
1480
|
520
|
520
|
245
|
255
|
1130
|
1180
|
1030
|
|
SC10-250/10
|
1500
|
1300
|
1580
|
520
|
520
|
250
|
260
|
1200
|
1200
|
1270
|
|
SC10-315/10
|
1500
|
1300
|
1560
|
670
|
670
|
250
|
260
|
1300
|
1270
|
1420
|
|
SC10-400/10
|
1600
|
1300
|
1660
|
670
|
670
|
255
|
265
|
1400
|
1460
|
1730
|
|
SC10-500/10
|
1700
|
1300
|
1780
|
670
|
670
|
260
|
270
|
1500
|
1550
|
2140
|
|
SC10-630/10
|
1800
|
1400
|
1850
|
670
|
670
|
265
|
275
|
1550
|
1570
|
2600
|
|
SC10-630/10
|
6
|
1800
|
1400
|
1860
|
670
|
670
|
270
|
280
|
1470
|
1620
|
2520
|
SCB10-800/10
|
1900
|
1500
|
1880
|
820
|
820
|
275
|
280
|
1460
|
1680
|
2920
|
|
SCB10-1000/10
|
1900
|
1500
|
1990
|
820
|
820
|
280
|
285
|
1550
|
1680
|
3470
|
|
SCB10-1250/10
|
2100
|
1600
|
2080
|
820
|
820
|
285
|
290
|
1720
|
1820
|
4150
|
|
SCB10-1600/10
|
2100
|
1600
|
2250
|
820
|
820
|
300
|
300
|
1920
|
2010
|
5030
|
|
SCB10-2000/10
|
2300
|
1700
|
2450
|
1070
|
1070
|
305
|
310
|
1950
|
2010
|
5700
|
|
SCB10-2500/10
|
2400
|
1700
|
2550
|
1070
|
1070
|
310
|
310
|
2120
|
2200
|
6900
|
|
SCB10-3150/10
|
2500
|
1700
|
2780
|
1070
|
1070
|
320
|
320
|
2250
|
2350
|
7650
|

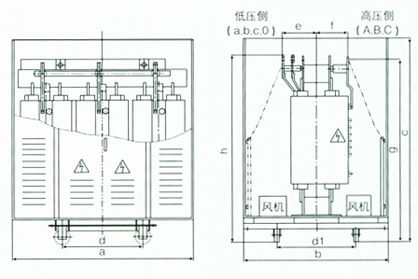

外形尺寸圖
注:變壓器載運輸和運行時不安裝小車輪溫控器安裝在外殼低壓側

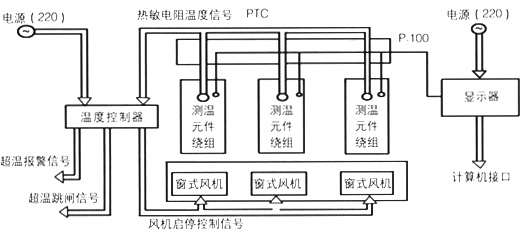

溫控原理圖
溫度控制系統
控制系統采用系統溫度控制器械,該溫控器利用埋設載 變壓器三相低壓繞組中***熱點溫度,并通過數字顯示,運行人員可隨時了解變壓器運行溫度,還可以設定控制器溫度轉折點,啟停風機,超溫報警,超溫跳閘及控制系統故障保護、報警,如風機過載、斷相等保護,確保變壓器能夠安全,可靠運行。
