2使用條件
2.1環境溫度：******氣溫+40℃,******氣溫-30℃；
2.2海拔高度：≤1000m；
2.3風 速：相當34m/s（不大于700pa）;
2.4濕 度：日、月相對濕度平均值不大于95%；
2.5防 震：水平加速不大于0.4m/S2,垂直加速度不大于0.15m/S2;
2.6安裝地點傾斜度：不大于30；
2.7安裝環境：周圍空氣不受腐蝕性，可燃性氣體等明顯污染，安裝地點無劇烈震動；
2.8其他超出本技術條件規定的內容，有用戶與技術部協商，并載定貨時注明。
3.產品特點
3.1結構緊湊，體積小，僅為同容量國產歐式箱變的1/3~1/5左右，大大減少占地面積。
3.2全密封、全絕緣結構，無需絕緣距離，可靠保護人身安全。
3.3高壓接線既可用于環網，又可用于終端，供電方式靈活，可靠性高。
3.4變壓器性能卓越：低損耗、低噪音、低溫升；過載能力強，狼短路，耐沖擊能力強。
3.5滿足各種低壓饋出要求，可按方案選擇，亦可自行設計。
3.6電纜頭有200A肘型插頭及600A“T”型固定式電纜接頭兩種，均可配置全絕緣氧化鋅避雷器，200A型電纜頭可以帶負荷插拔，又可以起到隔離開關的作用。
4.產品結構

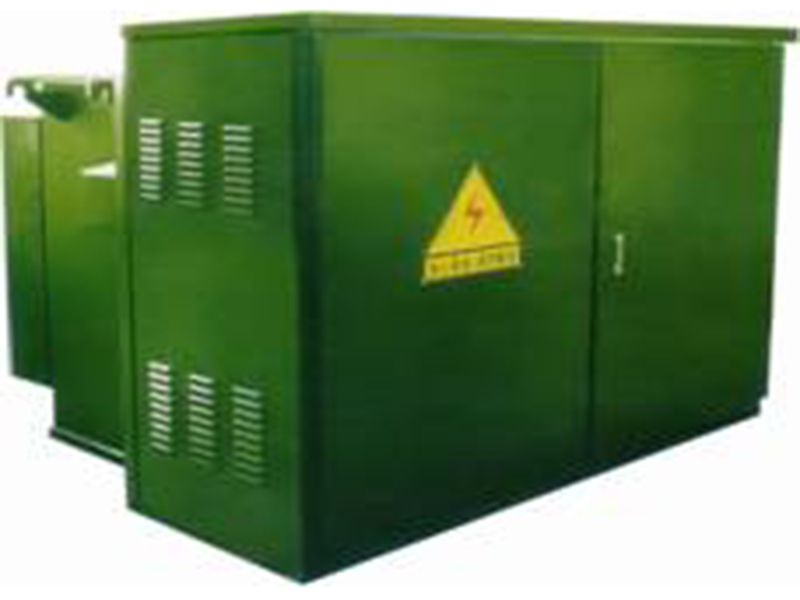

美式箱變結構分為前、后兩部分；前面為高、低壓室，包括：高、低端子，負荷開關和無載分接開關操作柄，插入式熔斷器，壓力釋放閥。
后部為油箱及散熱片。變壓器器身、高壓負荷開關、無載分接開關及保護用熔斷器都載油箱中，箱體為全密封結構，采用隱蔽式高強度不銹鋼螺栓及耐油橡膠圈來密封箱蓋，可承受7個psig氣壓（磅/英寸2）,大約0.5kg/cm2 表壓。

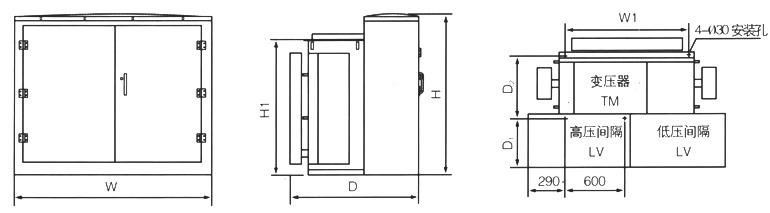

產品外形尺寸圖
技術參數
|
箱變形式 |
容量(kVA) |
W |
H |
D |
W1 |
D1 |
D2 |
H1 |
重量 |
|
標準品字形 |
≤125 kVA |
2000 |
1580 |
1116 |
1180 |
508 |
575 |
1240 |
2000 |
|
160~500 kVA |
2000 |
1580 |
1350 |
1330 |
508 |
655 |
1340 |
2950 |
|
|
630 kVA |
2000 |
1710 |
1560 |
1420 |
632 |
775 |
1480 |
3400 |
|
|
800 kVA |
2000 |
1710 |
1690 |
1420 |
632 |
775 |
1480 |
3600 |
|
|
1000 kVA |
2000 |
1710 |
1820 |
1420 |
632 |
815 |
1480 |
4000 |
|
|
1250 kVA |
2000 |
1710 |
1840 |
1560 |
632 |
795 |
1480 |
4800 |
|
|
1600 kVA |
2205 |
1710 |
1920 |
1680 |
632 |
920 |
1520 |
5700 |
|
|
大品字形 |
≤125 kVA |
2200 |
1900 |
1240 |
1180 |
632 |
575 |
1240 |
2200 |
|
160~500 kVA |
2200 |
1900 |
1474 |
1330 |
632 |
655 |
1340 |
3150 |
|
|
630 kVA |
2200 |
1900 |
1560 |
1420 |
632 |
775 |
1480 |
3600 |
|
|
800 kVA |
2200 |
1900 |
1690 |
1420 |
632 |
775 |
1480 |
3800 |
|
|
1000 kVA |
2200 |
1900 |
1780 |
1420 |
632 |
815 |
1480 |
4200 |
注:外形尺寸和重量，隨要求而改變，該表內數據以出廠文件為準。
