2. 使用環境
2.1海拔高度：≤1000m; 環境溫度：-30℃-+40℃
2.2 環境溫度：******月平均氣溫+30℃，******年平均氣溫+20℃；
2.3相對濕度：日平均≤95%，月平均≤90%；
2.4防震水平：水平加速度0.4m/s2,垂直加速度0.15m/s2l
2.5安裝地點無劇烈沖擊、無嚴重污染和化學腐蝕、無導電塵埃及爆炸危險。
3. 產品結構特點

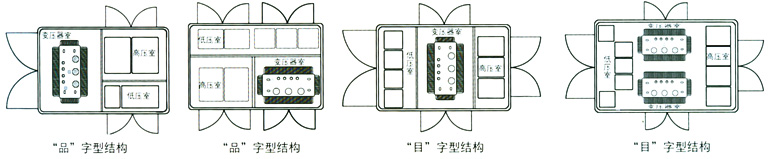

3.1本變電站由高壓室、變壓器室和低壓室組成，可布置成目字型或品字型。
3.2具有終端、環網或雙電源供電方式。
3.3可做成但太或雙臺變壓器的供電方案。
3.4可選擇油浸電力變壓器和干式變壓器。
3.5箱體設有足夠的自然通風口和隔熱措施，可保證所有電氣設備正常運行（如用戶需求可采用強制冷卻）
3.6“五”防功能齊全，操作維護方便，運行全可靠。
3.7外殼材料為金屬、非金屬或峽谷者的組合，耐老化、阻燃、仿佛、防水、防塵、具備長期戶外使用條件。
3.8體積小、重量輕、外型美觀與環境協調。
3.9當選用SF6負荷開關柜時，箱變整體尺寸低于1750mm，更適于小區建設、路燈工程改造。
產品改造圖
技術參數
|
項目 |
單位 |
高壓電器 |
變壓器 |
低壓電器 |
|
額定電壓 |
kV |
6/10 |
6/0.4? 10/0.4 |
0.4 |
|
額定容量 |
kVA |
|
50~1600 |
|
|
額定電流 |
A |
630 |
|
100-2500 |
|
額定短路開斷電流 |
kV |
16，20 |
|
|
|
額定短路關合電流 |
kV |
31.5，40 |
|
|
|
額定短路耐受電流 |
kV |
16，20（4s） |
|
15(ls) |
|
|
30(ls) |
|||
|
額定峰值耐受電流 |
kV |
40，50 |
|
30 |
|
|
63 |
|||
|
工頻耐壓 |
kV |
相對地及相間23/42 |
35（油浸） |
≤0.3,2 |
|
隔離斷口28/48 |
28（干式） |
＞0.3,2.5 |
||
|
相對地及相間60/75 |
60/75 |
|
||
|
雷電沖擊耐壓（峰值） |
kV |
隔離斷口70/85 |
||
|
箱體防護等級 |
|
IP2X |
IP2X |
IP2X |
|
噪聲水平 |
dB |
|
55 |
|
注：外形尺寸及重量，隨要求而改變，該表內數據以出廠文件為準。
