1.使用條件
1.1海拔高度：<1000m
1.2環境溫度：+40℃-25℃
1.3空氣相對濕度：≤90%（+25℃）
1.4：安裝種類：戶外型
1.5安裝場所：無腐蝕性氣體、無明顯污垢等地區
1.6用于冶金工業、化學工業、工業驅動、交通運輸?shù)?
2.執行標注
2.1GB1094.1-2~1996《電力變壓器》
2.2GB1094.3.5~2003《電力變壓器》
2.3JB/T8636-1997<電力變壓器》
3.結構特點
3.1較大容量的鐵芯，有傳統的圓形無孔鐵軛改為 “D型無孔鐵軛“。增加鐵軛與線圈絕緣接觸面積，改善夾緊狀態。
3.2線圈內部采用硬紙筒結構，增加撐條數量，增強了線圈機械強度，提高線圈的穩定性。
3.3器身與油箱采用“六項定位”方式確保器身與油箱堅固連成一體。

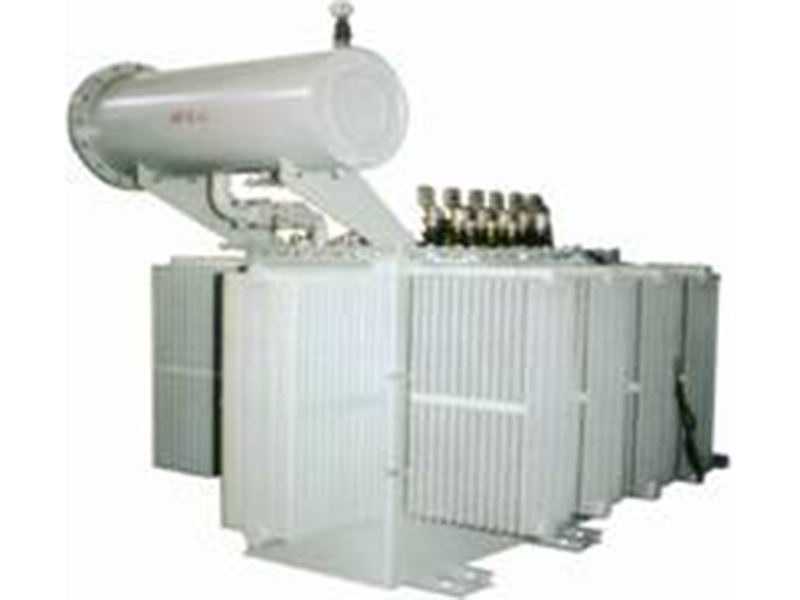

ZS9系列整流變壓器
技術參數
|
型號
|
額定容量
(kVA) |
額定電壓
|
損耗(kW)
|
空載電流(%)
|
短路阻抗(%)
|
連接組別
|
重量
|
軌距
|
外形尺寸
|
||||
|
網側(kV)
|
閥側(kV)
|
空載
|
負載
|
器身重
|
油重
|
總重
|
|||||||
|
ZS9-30/10
|
30
|
3
|
0.38
|
0.13
|
0.6
|
2.1
|
6
|
Yyn0
|
170
|
105
|
390
|
400×400
|
1020×690×1020
|
|
ZS9-160/10
|
160
|
10
|
0.4
|
0.5
|
3.2
|
1.2
|
6-7
|
Dy11
|
540
|
270
|
1075
|
550×550
|
1500×1150×1550
|
|
ZS9-350/10
|
350
|
0.38
|
0.47
|
|
|
1.2
|
6
|
Dy11
|
840
|
570
|
1950
|
550×550
|
1550×1510×1720
|
|
ZS9-400/10
|
400
|
6.3
|
0.44
|
0.98
|
6.1
|
1.2
|
6
|
Dy11
|
950
|
410
|
1850
|
550×550
|
1570×1510×1700
|
|
ZS9-630/10
|
630
|
10
|
0.38
|
1.3
|
7.1
|
1.1
|
6
|
Dy11
|
1600
|
460
|
2410
|
660×660
|
1880×1600×1890
|
|
ZS9-800/10
|
800
|
6
|
0.66
|
1.5
|
9.8
|
1.0
|
6
|
Dy11
|
1910
|
540
|
2875
|
820×850
|
2000×1680×2000
|
|
ZS9-1000/10
|
1000
|
10
|
0.66
|
1.8
|
12.5
|
0.9
|
6
|
Dy11
|
2025
|
725
|
3635
|
820×850
|
2150×1820×2080
|
|
ZS9-1250/10
|
1250
|
6.3
|
0.44
|
1.9
|
13.5
|
0.8
|
6
|
Dy11
|
2445
|
800
|
4110
|
820×850
|
2150×2150×2220
|
|
ZS9-1600/10
|
1600
|
10
|
0.66
|
2.7
|
16.2
|
0.8
|
6-7
|
Dd0
|
2720
|
1020
|
5110
|
820×850
|
2310×2190×2450
|
|
ZS9-2000/10
|
2000
|
10
|
0.415
|
2.9
|
20.2
|
0.8
|
6
|
Dy11
|
3440
|
1185
|
6240
|
1070×1070
|
2360×2380×2580
|
|
ZS9-2300/10
|
2300
|
10
|
0.72
|
2.95
|
24.8
|
0.7
|
6-7
|
Dy11
|
3650
|
1280
|
6780
|
1070×1070
|
2450×2300×2610
|
|
ZS9-2500/10
|
2500
|
6
|
0.64
|
3.3
|
25.3
|
0.7
|
6
|
Dd0
|
3870
|
1590
|
7430
|
1070×1070
|
2750×2850×2600
|
|
ZS9-3000/10
|
3000
|
6
|
0.64
|
3.9
|
32
|
0.6
|
6
|
Dy11
|
4250
|
1710
|
8150
|
1070×1070
|
2750×2950×2720
|
|
ZS9-3500/10
|
3500
|
6.3
|
0.46
|
3.7
|
39.2
|
0.6
|
8
|
Dy11
|
4560
|
2230
|
9620
|
1070×1070
|
2790×3280×2980
|
|
ZS9-4000/10
|
4000
|
10.5
|
1.13
|
4.2
|
39.8
|
0.6
|
7-8
|
yd5
|
5860
|
2670
|
11800
|
1070×1070
|
3250×2860×3290
|
|
ZS9-5000/10
|
5000
|
10
|
0.85
|
|
55
|
|
8-9
|
Dd0
|
6630
|
2850
|
12850
|
1070×1070
|
3280×2950×3310
|
|
ZS9-6000/10
|
6000
|
6
|
0.62
|
6.4
|
55.0
|
0.5
|
8-9
|
Dy11
|
6890
|
2970
|
13560
|
1070×1070
|
3350×3400×3210
|
|
ZS9-8100/10
|
8100
|
10
|
6.3
|
10
|
50
|
0.4
|
6
|
D1y11
|
10320
|
3750
|
16800
|
14751475
|
3650×3450×3990
|
注：表中重量及外形尺寸數據僅供參考，可隨用戶要求而定，可根據用戶要求而設計。
ZSSF系列分裂式整流變壓器
技術參數
|
型號
|
額定容量
(kVA) |
額定電壓
|
損耗(kW)
|
空載電流(%)
|
短路阻抗(%)
|
連接組別
|
重量
|
軌距
|
外形尺寸
|
||||
|
網側(kV)
|
閥側(kV)
|
空載
|
負載
|
器身重
|
油重
|
總重
|
|||||||
|
ZSSF-260/0.5
|
260
|
0.38
|
0.44×2
|
0.56
|
5.0
|
1.2
|
5
|
Dd0y11
|
700
|
360
|
1500
|
400×400
|
1560×1550×1750
|
|
ZSSF-500/10
|
500
|
10
|
0.44×2
|
1.0
|
7.2
|
1.1
|
5
|
Dd0y11
|
1450
|
600
|
2500
|
550×550
|
1780×1600×2000
|
|
ZSSF-800/10
|
800
|
10
|
0.55×2
|
1.5
|
11.5
|
1.0
|
6
|
Dd0y11
|
1750
|
695
|
3320
|
820×850
|
2180×1990×2190
|
|
ZSSF-1000/10
|
1000
|
10
|
0.5×2
|
1.8
|
13.2
|
1.0
|
6
|
Dd0y11
|
2030
|
850
|
3930
|
820×850
|
2200×2010×2280
|
|
ZSSF-1350/10
|
1300
|
10
|
0.4×3
|
2.5
|
17.8
|
0.9
|
6
|
Dy11y11d0
|
2550
|
1300
|
4980
|
820×850
|
2350×2200×2560
|
|
ZSSF-1400/6
|
1400
|
6
|
0.44×2
|
2.3
|
15.0
|
0.9
|
6
|
Dd0y11
|
2740
|
995
|
4890
|
820×850
|
2290×2150×2350
|
|
ZSSF-1600/10
|
1600
|
10
|
0.66×2
|
2.6
|
18.0
|
0.9
|
6
|
Dd0y11
|
2950
|
1120
|
5480
|
820×850
|
2380×2200×2500
|
|
ZSSF-2000/10
|
2000
|
10
|
0.66×2
|
2.8
|
21.0
|
0.8
|
6
|
Dd0y11
|
3620
|
1530
|
6750
|
1070×1070
|
2460×2410×2650
|
|
ZSSF-2500/10
|
2500
|
10
|
0.55×2
|
3.4
|
27.2
|
0.7
|
6
|
Dd0y11
|
4020
|
1860
|
7960
|
1070×1070
|
2600×2580×2690
|
|
ZSSF-3000/10
|
3000
|
10
|
0.63×2
|
3.5
|
33.5
|
0.6
|
6
|
Dd0y11
|
4960
|
2090
|
9240
|
1070×1070
|
2630×2660×2710
|
|
ZSSF-3150/10
|
3150
|
10
|
0.66×2
|
3.6
|
35.2
|
0.6
|
6
|
Dd0y11
|
5120
|
2190
|
9560
|
1070×1070
|
2650×2720×2790
|
|
ZSSF-3500/10
|
3500
|
10
|
0.66×2
|
4.1
|
36.0
|
0.6
|
6
|
Dd0y11
|
5325
|
2240
|
9970
|
1070×1070
|
2700×2720×2850
|
|
ZSSF-3600/10
|
3600
|
10
|
0.63×2
|
4.4
|
35.2
|
0.6
|
6
|
Dy11y11y11
|
5560
|
2580
|
10860
|
1070×1070
|
2800×2950×3100
|
|
ZSSF-4000/10
|
4000
|
10
|
0.6×2
|
4.3
|
38.5
|
0.6
|
6-7 |
Dd0y11
|
5980
|
2420
|
12570
|
1070×1070
|
2800×2910×2080
|
|
ZSSFY-4000/10
|
4000
|
10
|
0.66×2
|
4.7
|
40
|
0.6
|
7
|
D(±7.5)y11d0
|
5710
|
2600
|
11560
|
1070×1070
|
2950×3050×3100
|
|
ZSSF-5000/10
|
5000
|
10
|
0.75×2
|
5.2
|
45.5
|
0.5
|
6-7
|
Dd0y11
|
6430
|
2710
|
13100
|
1070×1070
|
2960×3100×3250
|
|
ZSSF-5500/10
|
5500
|
10
|
0.97×2
|
6.8
|
43.0
|
0.5
|
6
|
Dd0y11
|
6710
|
2920
|
14070
|
1070×1070
|
3000×3150×3150
|
|
ZSSF-6400/6
|
6400
|
6
|
0.725×2
|
7.6
|
47.0
|
0.5
|
5
|
Dd0y11
|
7910
|
3050
|
15200
|
1475×1475
|
2980×3570×3310
|
|
ZSSFY-6800/10
|
6800
|
10
|
0.79×2
|
5.9
|
59
|
0.5
|
8
|
D(±15)y11d0
|
8280
|
3740
|
16100
|
1479×1475
|
3050×3550×3320
|
|
ZSSF-7200/10
|
7200
|
10
|
0.8×2
|
7.4
|
56.0
|
0.5
|
7-8
|
Dd0y11
|
8220
|
3250
|
16900
|
1475×1475
|
3120×3360×3280
|
|
ZSSF-7500/35
|
7500
|
35
|
0.75×3
|
8.6
|
60.0
|
0.4
|
8
|
Dd0y11y11
|
10650
|
4420
|
19210
|
1475×1475
|
3350×3420×3310
|
|
ZSSF-8000/35
|
8000
|
35
|
1.55×2
|
9.3
|
62.0
|
0.4
|
9-10
|
Dd0y11
|
11200
|
4650
|
20240
|
1475×1475
|
3350×3520×3340
|
|
ZSSF-8300/10
|
8300
|
10
|
0.83×2
|
8.8
|
69.0
|
0.4
|
8
|
Dd0y11
|
10100
|
4050
|
18800
|
1475×1475
|
3250×3480×3450
|
|
ZSF3F-12000/10
|
12000
|
10
|
1.13×2
|
11.5
|
68.0
|
0.4
|
8
|
Dd0d0d0
|
13100
|
5250
|
22900
|
1475×1475
|
3320×3500×3980
|
|
ZSF3F-15000/35
|
15000
|
35
|
1.15×3
|
13.5
|
76
|
0.4
|
8
|
Dy11y11y11
|
18400
|
7320
|
32140
|
1475×1475
|
4290×5120×5300
|
|
ZSF3F-17000/10
|
17000
|
10
|
1.7×3
|
15.4
|
85
|
0.4
|
8
|
Dd0d0d0
|
17900
|
6890
|
30230
|
1475×1475
|
4130×5150×5180
|
|
ZSF3F-20000/35
|
20000
|
35
|
1.15×3
|
15.6
|
100
|
0.4
|
8-9
|
Dy11y11y11
|
19800
|
9720
|
42550
|
1475×1475
|
4420×5450×5500
|
注：表中重量及外形尺寸數據僅供參考，可隨用戶要求而定;其他容量及電壓等級，可根據用戶要求而設計。
